Как проверить ТЭН и Тепловой предохранитель на Вирпул ARC

Общая схема работы системы оттайки. Ток проходит через реле платы, через разъем, через предохранитель и через ТЭН. Эти элементы соединены последовательно.

Данное описание подходит для моделей ARC-8140, ARC-4190, ARC-4208, VS-502, vs-503, VS-601. На зеленых платах (выпуском 2020+) код ошибки 62 может возникать из-за обрыва в цепи ТЭН-а. Коричневые платы (годы выпуска 2010+) не показывают диагностических кодов в случае обрыва ТЭН-а или предохранителя. Мы будем проверять ТЭН, предохранитель, разъемы).

• Раз в сутки (по таймеру) плата включает ТЭН и
• ждет +10° на датчике температуры испарителя
• если +10° так и не достигнуто за 50 мин, выдает код ошибки 62 (для зеленых плат выпуска 2020+)
• затем ждет 10 минут для стока талой воды
• снова включает компрессор
• ждет температуры -10° на датчике испарителя
• включает вентиляторы

Тепловой предохранитель является аварийной защитой от перегрева. При температуре +80° он расплавляется и таким образом отключает ТЭН. Обычно он сгорает при неисправности датчика температуры испарителя.

Нам понадобится

1. радиолюбительский тестер
2. отвертка со сменными битами

Американский холодильник имеет крутейшие американские шурупчики под головку. Только европейские размеры к ней не подходят. На 8 мм проскальзывает, а на 7 мм не надевается. Выход найден: сам торец отвертки (куда вставляется бита) точь-в-точь подходит.

1. Выключить холодильник из розетки.
2. Поставить тестер на Омы, на диапазон 1K
3. Проверить тестер: замкнуть щупы между собой. Дисплей должен показать от 0-ля до 1-го ома
4. Когда щупы разомкнуты, обратите внимание, как ваш тестер показывает обрыв? Обычно 1-ца слева дисплея.

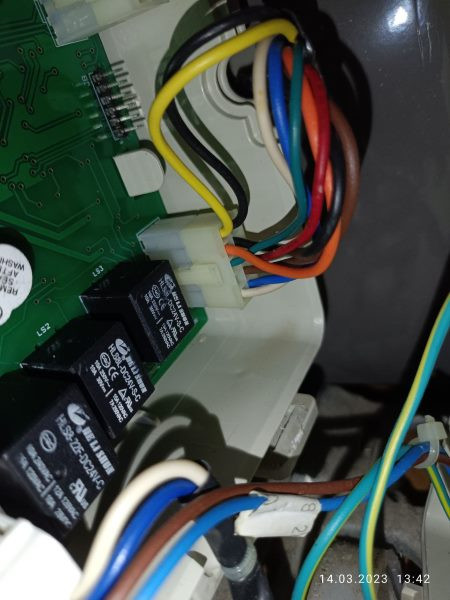

5. Выдернуть разъем 10-пин из платы
6. Замерить сопротивление между Белым и Синим проводами (это 2 штыря в одной колонке на краю разъема)
7. Результаты:
8. Если сопротивление от 200 до 300 ом, значит и ТЭН и Тепловой Предохранитель — оба исправны
9. Если тестер показывает обрыв, значит или ТЭН или Тепловой предохранитель в обрыве

Если мы получили второй результат, обрыв в цепи нагрева… Нужно определить, какой из двух элементов сгорел. Будем снимать заднюю панель изнутри морозильной камеры.

1. Снимаем полки
2. Снимаем ледогенератор
3. Откручиваем шурупы на задней стенке МК
4. ТЭН — это алюминиевая трубка диаметром 4.5 мм. От него идут провода к разъему.
5. отключаем разъем ТЭН
6. измеряем сопротивление ТЭН — должно быть от 200 до 300 ом
7. Находим в середине испарителя (справа) Тепловой предохранитель (черный цилиндр диаметром 9мм)
8. отключаем разъем предохранителя
9. измеряем сопротивление — должно быть от 0-ля до 1-го ома (т.е. исправный предохранитель замкнут)

Чаще выходит из строя тепловой предохранитель (а ТЭН намного реже). Родной предохранитель давно не поставляется. Поэтому заказываем ремонтный. Поскольку разъем не подойдет, делаем следующее:

• обкусываем и зачищаем провода старого разъема [предохранителя]
• обкусываем и зачищаем провода нового предохранителя
• надеваем термоусадочную трубку (4 кусочка, чтобы сделать в 2 слоя каждое соединение)
• соединяем провода пайкой или скруткой
• усаживаем первую трубку слегка нагревая зажигалкой
• сдвигаем вторую т.усад.трубку поверх только что усаженной
• прогреваем вторую трубку

Собираем всё в неспеша

• подключаем разъемы ТЭН-а и теплов.предохранителя, как было
• Проверяем тестером сопротивление на разъеме около платы (на белом и синем проводе)
• Если увидели свои 200-300 ом (сопротивление ТЭН-а), собираем пластиковую панель
